Đánh giá Máy chủ Dell EMC PowerEdge C6525
Dell EMC PowerEdge C6525 là dòng máy chủ 2U được thiết kế nhằm đáp ứng nhu cầu cho các môi trường tính toán mật độ cao và hiệu năng lớn, chẳng hạn như các khối lượng công việc tính toán hiệu năng cao (HPC).
Với mã sản phẩm kết thúc bằng số “5”, điều này cho thấy C6525 là dòng máy chủ dựa trên nền tảng AMD EPYC, hỗ trợ cả hai dòng vi xử lý 7002 và 7003. Dòng vi xử lý sau (7003) mang lại hiệu suất cao hơn (nhiều nhân và luồng hơn), dung lượng RAM lớn hơn và hỗ trợ khả năng kết nối PCIe Gen4.
C6525 sở hữu bốn nút (node), mỗi nút cho phép lắp đặt hai CPU AMD EPYC, tạo ra tổng cộng lên đến 512 nhân, 1024 luồng và dung lượng bộ nhớ tối đa 8TB trong toàn bộ cụm máy chủ 2U này.
Thuộc dòng C-series, máy chủ này tập trung tối ưu cho điện toán đám mây. Phần lớn “bí quyết” của hệ thống này nằm ở thiết kế phần cứng mà chúng ta sẽ xem xét kỹ hơn trong phần cấu tạo và thiết kế.
Nhưng tóm lại, trong kích thước khung máy 2U này, Dell Technologies đã có thể tích hợp bốn nút (node), mỗi nút hỗ trợ hai CPU AMD EPYC, tương đương tổng cộng tám CPU. Mặc dù thiết kế này tạo ra mật độ tính toán cực cao (rất phù hợp cho sản xuất kỹ thuật số, nghiên cứu và công nghệ Web), nhưng nó có thể hạn chế các lựa chọn khác như tổng dung lượng lưu trữ. Tuy nhiên, với các kịch bản sử dụng nêu trên, đây không phải là vấn đề đáng lo ngại.
Thông số kỹ thuật Dell EMC PowerEdge C6525
| Processor | One or two 2nd or 3rd Generation AMD EPYC Processors per node configurations with up to 64 cores per processor and up to 280W (TDP) |
| Memory | Up to 16 x DDR4 RDIMM 2TB Max LRDIMM 2TB Max Bandwidth up to 3200 MT/S |
| Availability | Hot-plug redundant Hard drives, Fans, PSUs |
| Controllers | HW RAID: PERC 10.4 port for H745, H345, HBA345 Chipset SW RAID (S150): Yes |
| Drive Bays | 2.5” Direct Backplane configuration with up to 6 SAS/SATA drives per node, up to 24 per chassis 2.5” NVMe Backplane configuration with up to 2 NVMe drives and 4 SAS/SATA drives per node. Up to 24 drives total per chassis 3.5” Direct Backplane configuration with up to 3 SAS/SATA drives per node, up to 12 per chassis Internal: microSD card | M.2 SATA BOSS 1.0 |
| Power Supplies | Dual Hot-plug redundant 2000W and 2400W AC Power Supply Dual Hot-plug redundant 2000W AC/DC Mixmode Power Supply Cooling options: Air Cooling, Direct Liquid Cooling (DLC) |
| Fans | Hot-plug Fans |
| Dimensions | Height: 86.8mm (3.4”) Width: 448.0mm (17.6”) Depth: 790.0mm (31.1”) Weight45.53kg (100.3lbs) 3.5” direct backplane chassis 41.5kg (91.4lbs) 2.5” direct/NVMe backplane chassis 35.15kg (77.4lbs) no backplane chassis |
| Rack Units | 2U/4N Rack Server |
| Embedded mgmt. | iDRAC9 iDRAC RESTful API with RedfishiDRAC Direct |
| Embedded NIC | Single port 1GbE LOM |
| Networking Options (NDC) | 1x OCP 3.0 |
| GPU Options | 1x Single-Wide GPU |
| Ports | Rear Ports: 1 x iDRAC Direct micro-USB port 1 x Mini-display port 1 x iDRAC or NIC port 1 x USB 3.0 port |
| PCIe | 2x PCIe x16 Gen4 Risers 1x OCP 3.0 x16 Gen4 1x PCIe x8 Gen3 M.2 Riser |
| Operating Systems & Hypervisors | Canonical Ubuntu Server LTS CentOS based on RHEL 8.0 Kernel Citrix Hypervisor Microsoft Windows Server with Hyper-V Red Hat Enterprise Linux SUSE Linux Enterprise Server VMware ESXi |
Thiết kế và Cấu tạo Dell EMC PowerEdge C6525

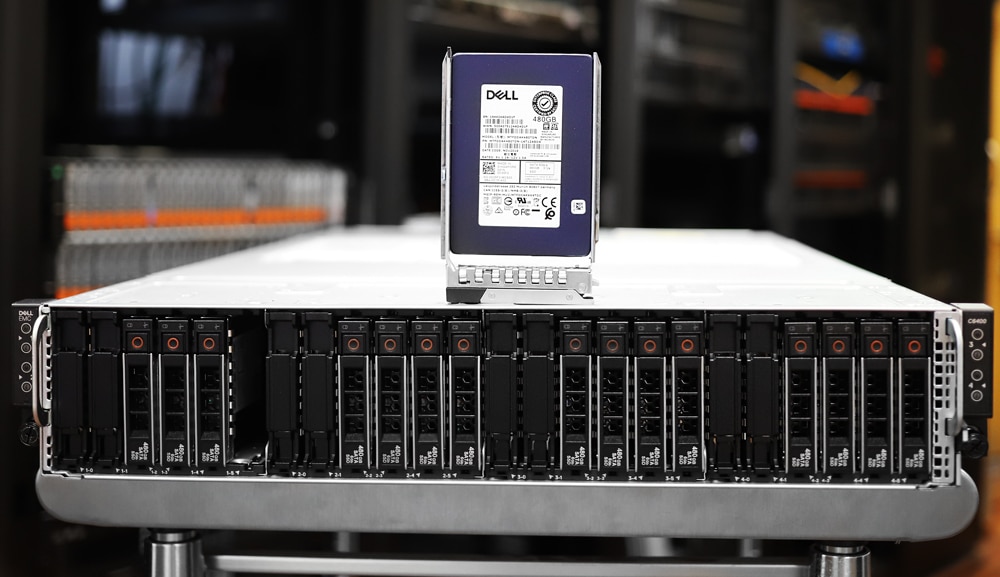

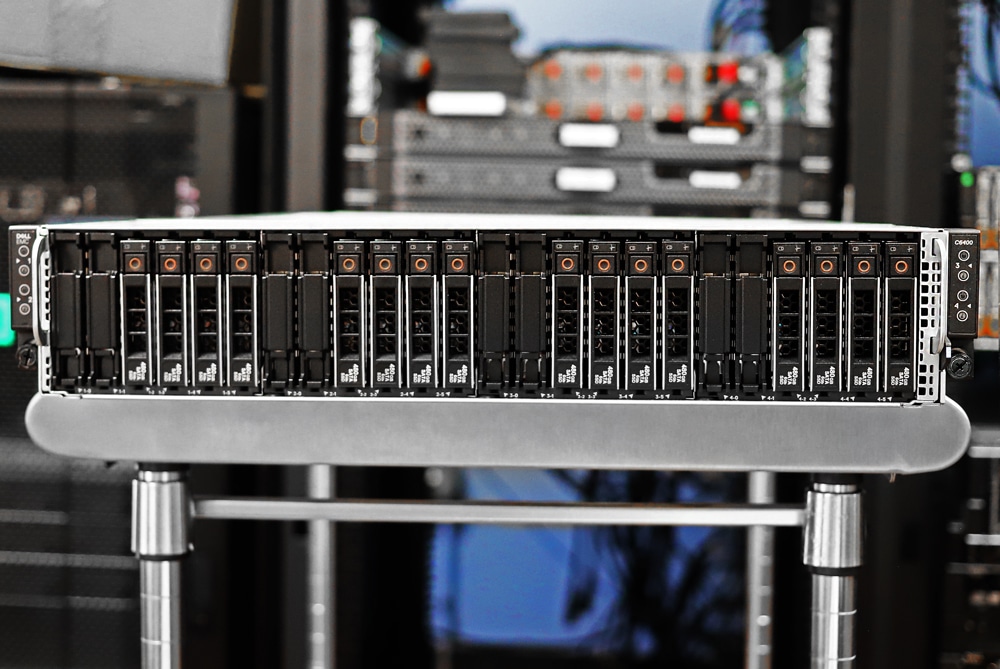

Như đã đề cập, Dell EMC PowerEdge C6525 là một máy chủ dạng 2U. Tùy thuộc vào cấu hình, mặt trước của máy chủ sẽ có 24 khoang ổ đĩa 2,5-inch hoặc 12 khoang ổ đĩa 3,5 inch. Cả hai bên mặt trước đều có bảng điều khiển với các tính năng như nút nguồn và đèn LED hiển thị trạng thái. Một thẻ thông tin (information tag) được bố trí ở phía bên phải.

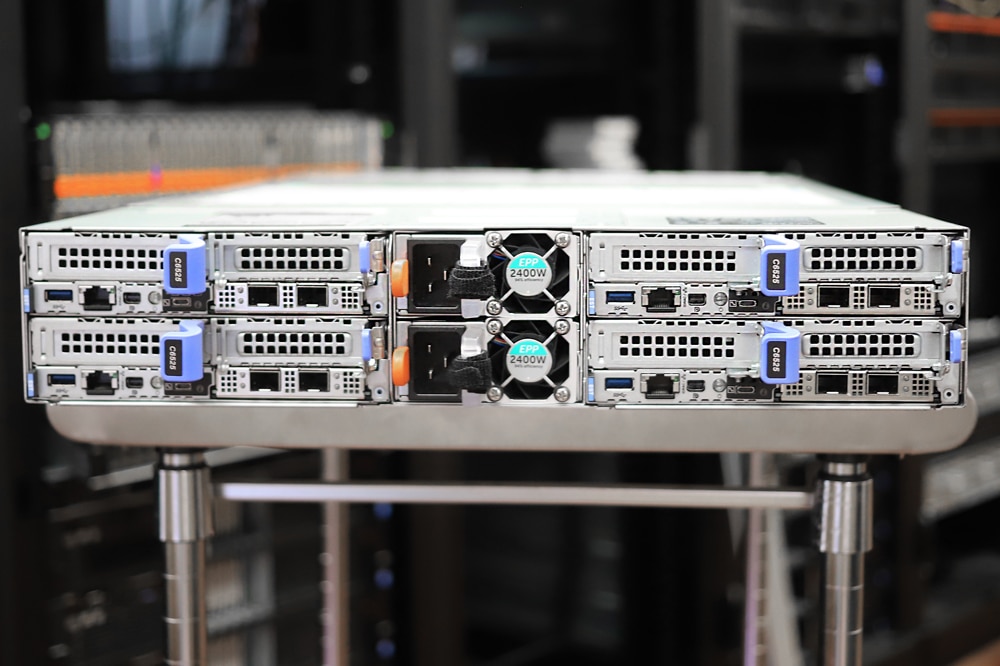

Khi lật mặt sau của máy chủ, chúng ta có thể quan sát thấy bốn nút (node). Mỗi nút có hai khe cắm PCIe ở phía trên, một tay cầm giải phóng khay (sled) ở giữa và một khóa nằm ở bên phải. Ngoài ra còn có một khe cắm card OCP 3.0 SFF ở phía dưới bên phải của mỗi khay.
Về khả năng kết nối, mỗi nút được trang bị một cổng USB 3.0, một cổng iDRAC hoặc NIC, một cổng Mini DisplayPort và một cổng iDRAC Direct Micro-USB. Khay hệ thống cũng bao gồm một đèn LED nhận dạng hệ thống và một thẻ EST.

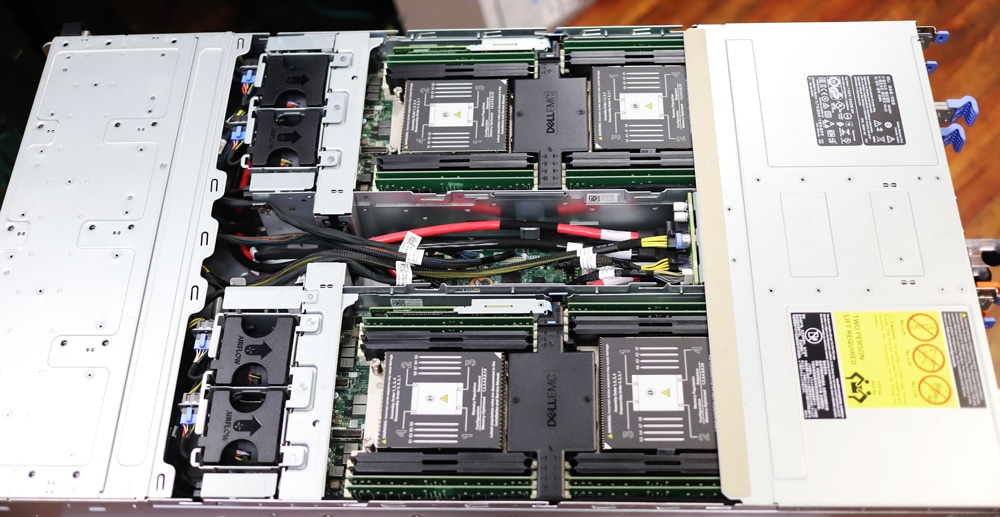

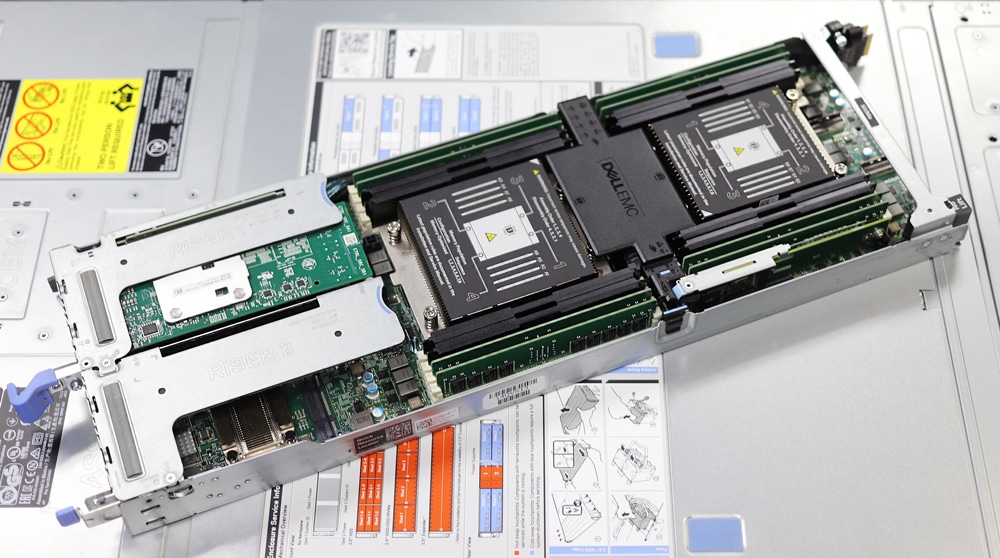

Khi kéo một khay (sled) ra, chúng ta có thể quan sát thấy hai bộ vi xử lý và hệ thống RAM bao quanh. Ở giữa các CPU là một bộ phận định hướng luồng khí (air shroud). Gần các CPU còn có một bo mạch mở rộng (riser) M.2 dành cho các ổ đĩa khởi động, giúp không làm ảnh hưởng đến việc sử dụng các khoang ổ đĩa ở mặt trước.
Quản trị Dell EMC PowerEdge C6525

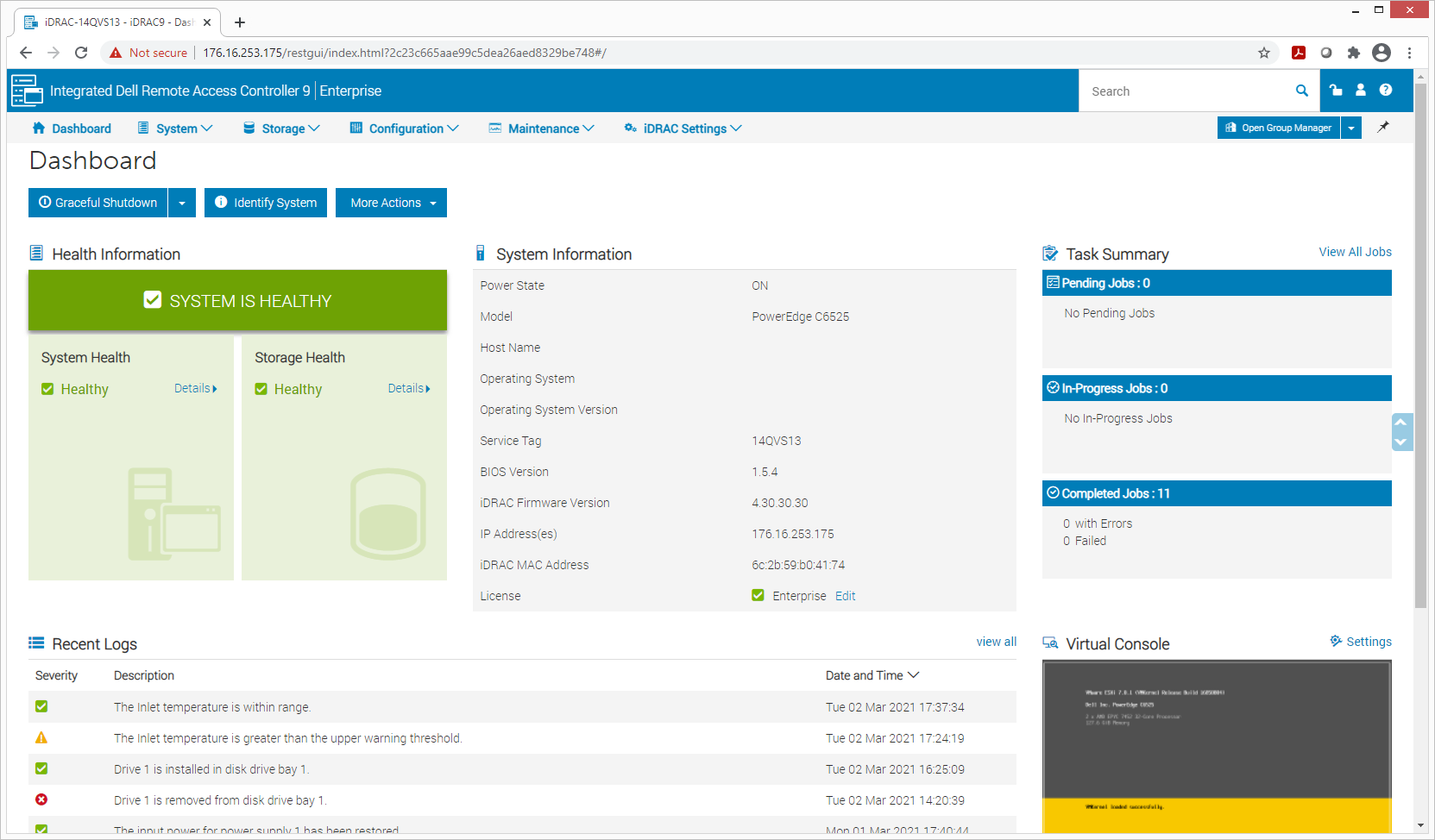

Chúng tôi đã đề cập đến iDRAC nhiều lần trước đây và đã phân tích rất chuyên sâu tại đây. Chúng tôi cũng sử dụng iDRAC để quản trị Dell EMC PowerEdge C6525. Mỗi nút (node) được quản trị riêng biệt, không có nhiều sự liên kết nhận biết với các nút xung quanh hoặc khung máy. Điều này trái ngược với các nền tảng như Dell EMC FX2 vốn bao gồm lớp quản trị liên kết đó. Đối với ứng dụng này, điều đó không quá quan trọng vì không có tài nguyên dùng chung giữa các nút.

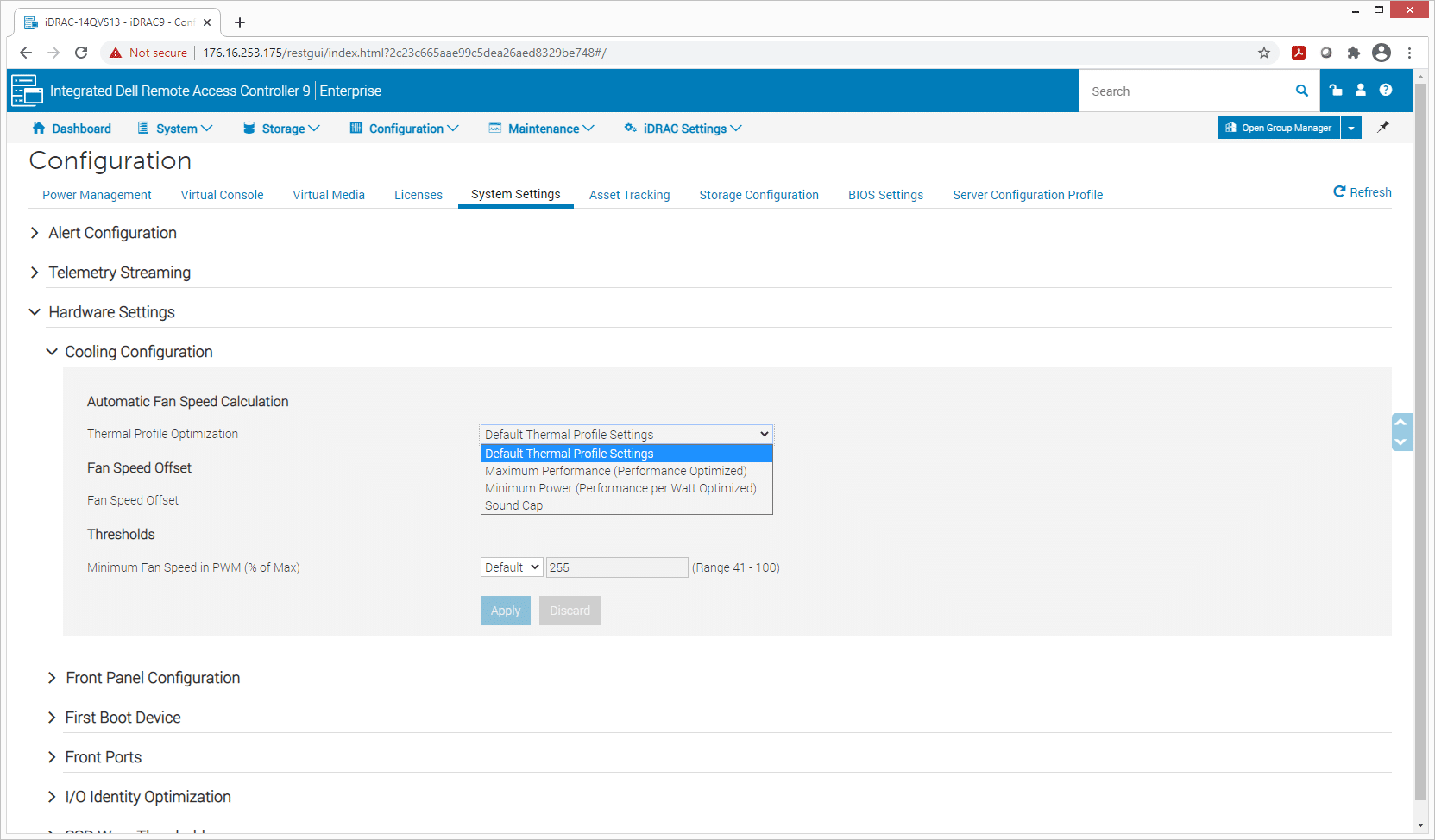

Đối với các thành phần phần cứng dùng chung như bộ điều khiển quạt, nút nào có nhu cầu cao nhất sẽ quyết định cấu hình làm mát. Nếu một nút nóng nhưng ba nút còn lại mát, khung máy vẫn sẽ phản hồi như thể tất cả các nút đều đang nóng. Đầu tiên là bảng điều khiển (dashboard). Tại đây, người dùng có cái nhìn tổng quan nhanh chóng về mọi thứ bao gồm tình trạng hệ thống, thông tin, tóm tắt tác vụ và nhật ký gần đây. Khả năng tắt máy chủ an toàn cũng có thể được tìm thấy tại đây.

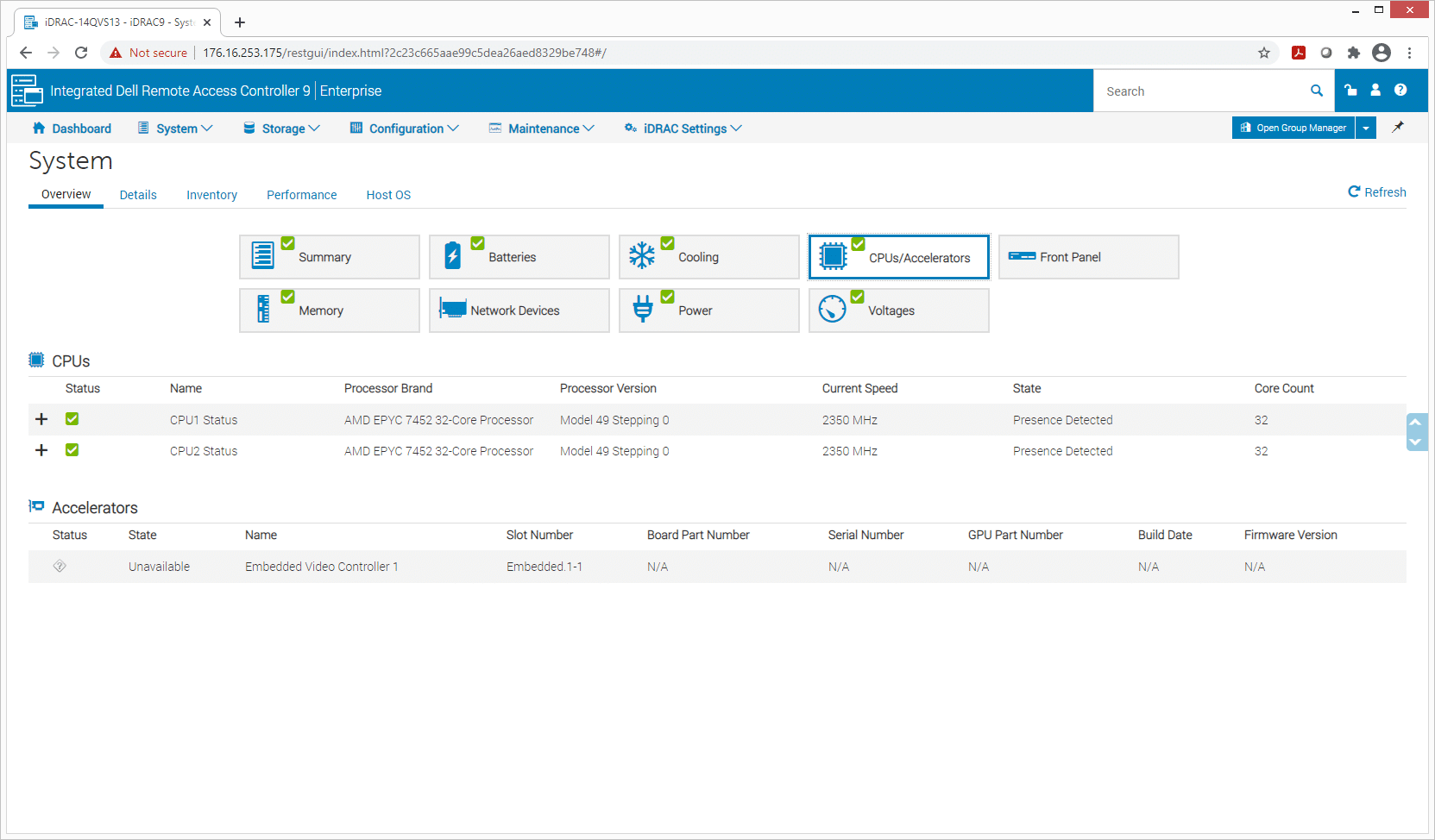

Dưới thẻ Hệ thống (System Tab), chúng ta có thể xem xét các thành phần khác nhau. Khi nhấp vào mục CPU/Thiết bị tăng tốc (CPUs/Accelerators), chúng ta có thể thấy loại CPU đang chạy trên mỗi nút (trong trường hợp này là AMD EPYC 7452).
Một khía cạnh quan trọng của các máy chủ PowerEdge là khả năng duy trì sự mát mẻ khi vận hành các linh kiện hiệu năng cao có tỏa nhiệt lớn. Mặc dù hệ thống có thể được thiết lập để đạt hiệu suất tối đa, nhưng người dùng không nhất thiết phải chạy máy chủ ở chế độ đó mọi lúc. Thay vào đó, người dùng có thể truy cập vào phần cấu hình và điều chỉnh thiết lập làm mát sao cho phù hợp với nhu cầu của mình.

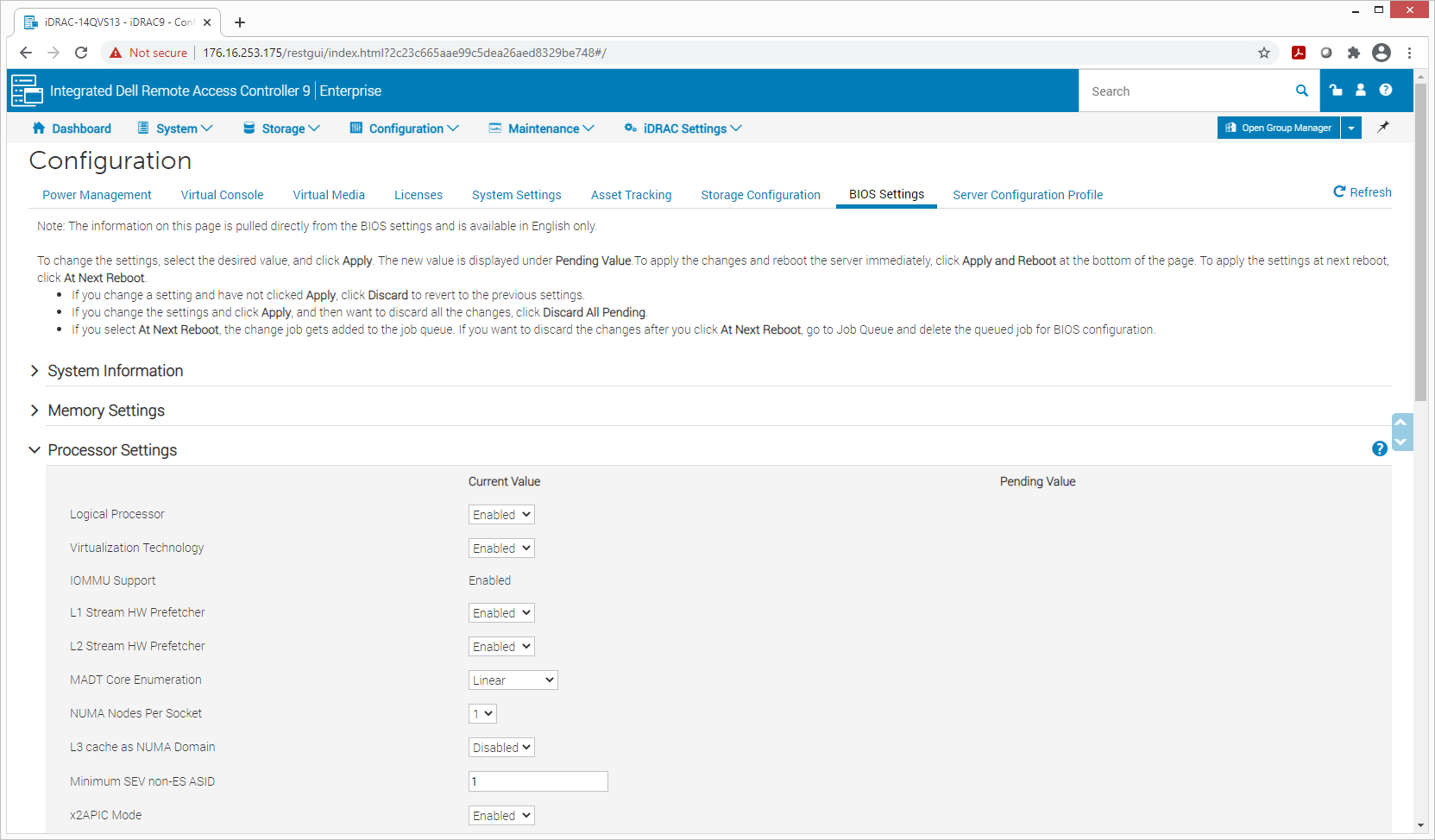

Một cách mà Dell giúp việc quản trị các nền tảng của họ trở nên dễ dàng hơn là sử dụng iDRAC để thực hiện các thay đổi ở cấp độ BIOS cho từng nút mà không cần phải truy cập trực tiếp vào BIOS một cách thủ công. Sau khi các thay đổi được lên lịch, chúng sẽ có hiệu lực trong lần khởi động lại tiếp theo.
Hiệu năng Dell EMC PowerEdge C6525
Cấu hình Dell EMC PowerEdge C6525, mỗi nút trong số 4 nút bao gồm:
- CPU: 2 x AMD EPYC 7452
- RAM: 128GB DDR4
- Ổ cứng: 2 x Micron 9300 3.84TB NVMe SSD
- Ổ khởi động: 1 x M.2 Boot SSD
Hiệu năng Sysbench MySQL
Thử nghiệm ứng dụng lưu trữ cục bộ đầu tiên của chúng tôi bao gồm một cơ sở dữ liệu Percona MySQL OLTP được đo lường thông qua SysBench. Thử nghiệm này đo lường các chỉ số: số giao dịch trung bình mỗi giây (TPS), độ trễ trung bình và độ trễ ở phân vị thứ 99 (99th percentile).
Mỗi máy ảo (VM) Sysbench được cấu hình với ba đĩa ảo (vDisk): một đĩa để khởi động (~92GB), một đĩa chứa cơ sở dữ liệu xây dựng sẵn (~447GB) và đĩa thứ ba dành cho cơ sở dữ liệu đang thử nghiệm (270GB). Về khía cạnh tài nguyên hệ thống, chúng tôi cấu hình mỗi máy ảo với 16 vCPU, 60GB DRAM và tận dụng bộ điều khiển LSI Logic SAS SCSI.
Cấu hình thử nghiệm Sysbench (trên mỗi VM)
- Hệ điều hành: CentOS 6.3 64-bit
- Cơ sở dữ liệu: Percona XtraDB 5.5.30-rel30.1
- Số lượng bảng: 100
- Kích thước cơ sở dữ liệu: 10.000.000
- Số luồng cơ sở dữ liệu: 32
- Bộ nhớ đệm RAM: 24GB
- Thời gian thử nghiệm: 3 giờ
- 2 giờ chạy điều kiện tiên quyết (preconditioning) với 32 luồng
- 1 giờ đo lường chính thức với 32 luồng

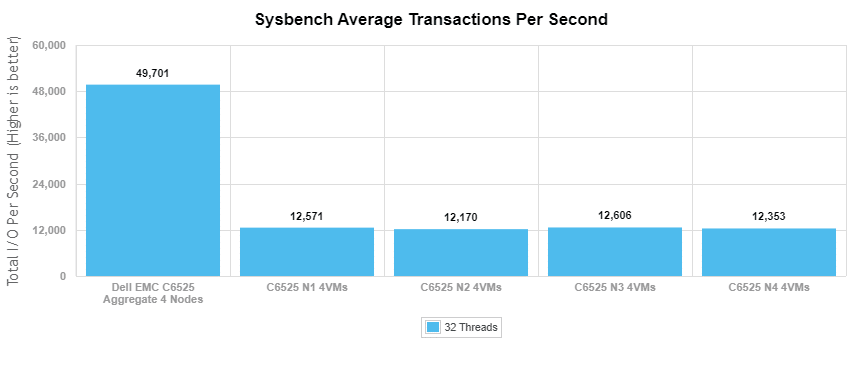

Với bài thử nghiệm Sysbench OLTP, chúng tôi ghi nhận tổng điểm đạt 49.701 TPS, trong đó các nút riêng lẻ đạt mức tổng hợp từ 12.170 TPS đến 12.606 TPS. Ngay cả khi không sử dụng các CPU cao cấp nhất và lượng DRAM ở mức khiêm tốn, Dell EMC C6525 vẫn mang lại hiệu năng khổng lồ trong một thiết kế khung máy 2U.

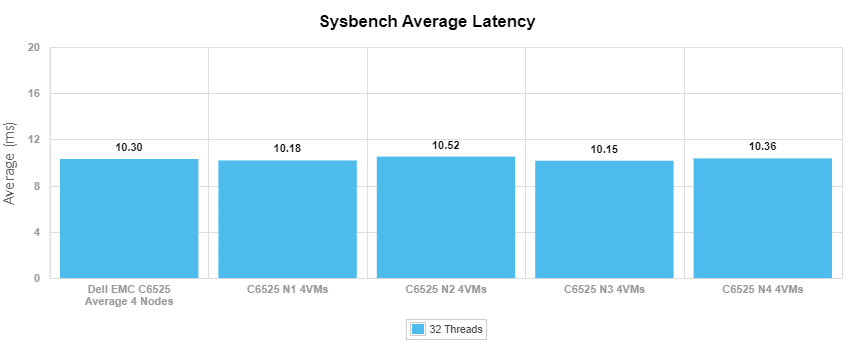

Với độ trễ trung bình, chúng tôi ghi nhận tổng điểm trung bình là 10,3ms, với các nút riêng lẻ đạt mức từ 10,15ms đến 10,51ms.

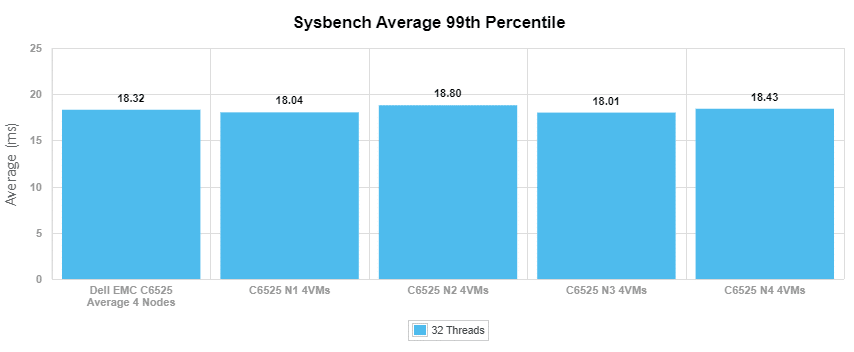

Đối với độ trễ trong kịch bản xấu nhất (phân vị thứ 99), C6525 mang lại tổng điểm trung bình chỉ 18,3ms, với các nút riêng lẻ đạt mức từ 18,01ms đến 18,8ms.
Phân tích khối lượng công việc VDBench
Khi thực hiện đo kiểm (benchmark) các hệ thống lưu trữ, việc thử nghiệm ứng dụng thực tế là tốt nhất, và thử nghiệm mô phỏng (synthetic testing) đứng ở vị trí thứ hai. Mặc dù không đại diện hoàn hảo cho các khối lượng công việc thực tế, nhưng các bài thử nghiệm mô phỏng giúp thiết lập mức cơ sở cho các thiết bị lưu trữ với khả năng lặp lại, giúp dễ dàng so sánh công bằng giữa các giải pháp cạnh tranh.
Các khối lượng công việc này cung cấp một loạt các cấu hình thử nghiệm khác nhau, từ các bài thử nghiệm “bốn góc” (four corners), các bài thử nghiệm kích thước chuyển dữ liệu cơ sở dữ liệu phổ biến, cho đến việc thu thập dấu vết (trace) từ các môi trường VDI khác nhau. Tất cả các bài thử nghiệm này đều tận dụng trình tạo khối lượng công việc vdBench phổ biến, cùng với một công cụ lập trình để tự động hóa và ghi lại kết quả trên một cụm thử nghiệm tính toán lớn. Điều này cho phép chúng tôi lặp lại các khối lượng công việc tương tự trên nhiều loại thiết bị lưu trữ, bao gồm các hệ thống flash và các thiết bị lưu trữ riêng lẻ.
Các cấu hình thử nghiệm (Profiles):
- Đọc ngẫu nhiên 4K: 100% Đọc, 128 luồng, mức iorate 0-120%
- Ghi ngẫu nhiên 4K: 100% Ghi, 128 luồng, mức iorate 0-120%
- Đọc tuần tự 64K: 100% Đọc, 32 luồng, mức iorate 0-120%
- Ghi tuần tự 64K: 100% Ghi, 16 luồng, mức iorate 0-120%
- Cơ sở dữ liệu mô phỏng: SQL và Oracle
- Dấu vết VDI Full Clone và Linked Clone
Đối với hiệu năng VDBench, chúng tôi xem xét từng nút riêng lẻ cũng như hiệu suất tổng hợp.

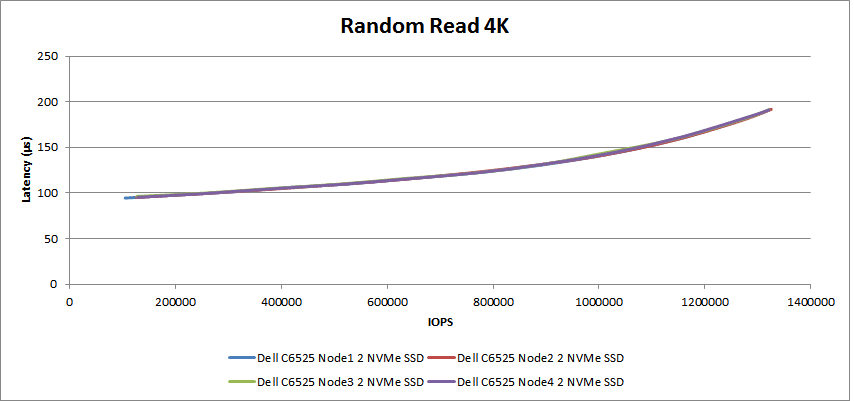

Khi xem xét bài thử nghiệm đọc ngẫu nhiên 4K, tất cả các nút đều hoạt động gần như tương đương nhau, với một nút đơn lẻ đạt mức đỉnh là 1.320.861 IOPS ở độ trễ 191µs. Tổng hợp hiệu năng của tất cả các nút đạt xấp xỉ 5,2 triệu IOPS.

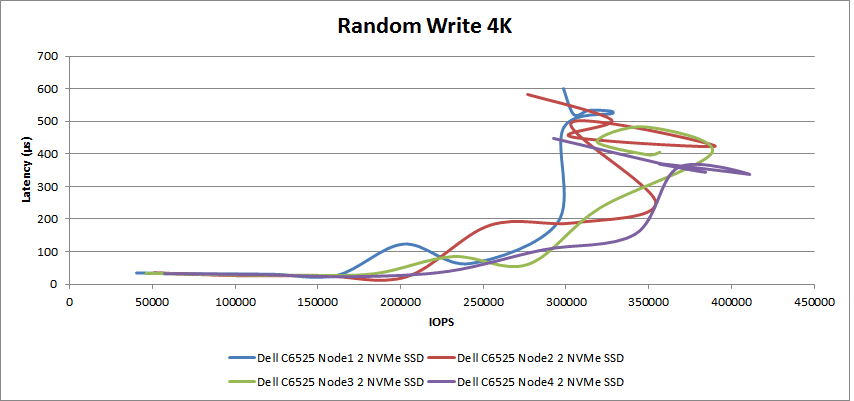

Trong bài thử nghiệm ghi ngẫu nhiên 4K, các ổ SSD trong từng nút không duy trì kết quả sát nhau như trước. Nút 4 đạt mức đỉnh cao nhất với 411.075 IOPS ở độ trễ 337µs. Tổng hiệu năng đỉnh đạt mức trên 1,2 triệu IOPS.

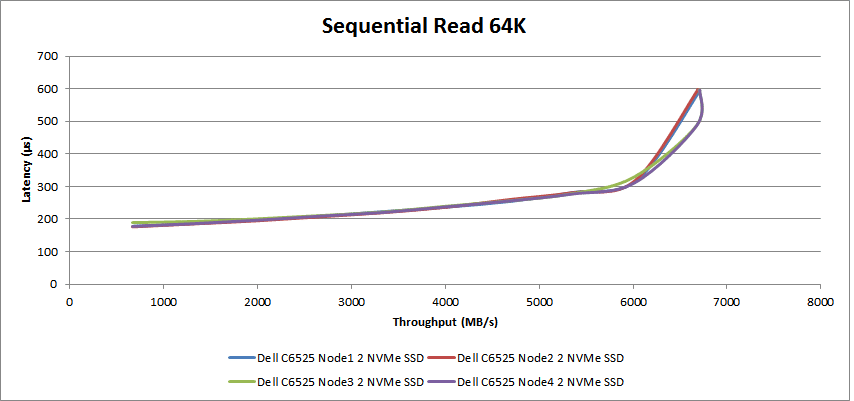

Chuyển sang khối lượng công việc tuần tự với các tác vụ 64K, trong hoạt động đọc, chúng ta một lần nữa thấy các nút (nodes) bám sát nhau hơn. Đỉnh cao nhất của một nút đơn lẻ đạt khoảng 107K IOPS hoặc 6,7GB/s với độ trễ là 488µs. Tổng điểm số (aggregate score) sẽ vào khoảng 428K IOPS hoặc 26,8GB/s.

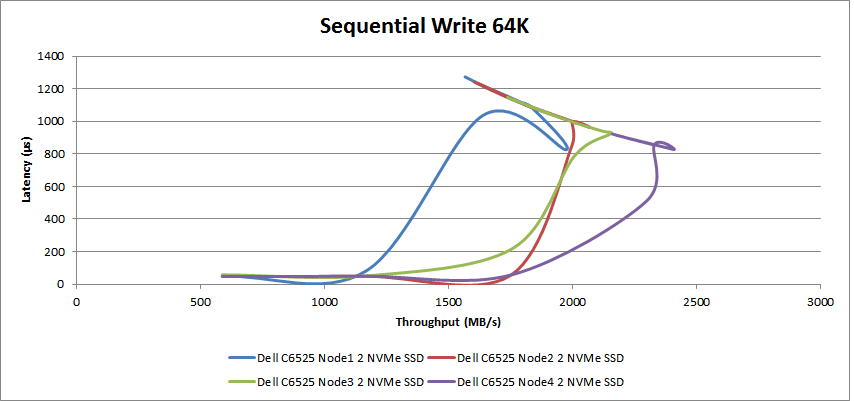

Với các tác vụ ghi 64K, một lần nữa chúng ta lại thấy hiệu suất của từng nút tách biệt nhau. Đỉnh cao nhất của một nút đơn lẻ tiếp tục thuộc về nút 4 với 38.504 IOPS hoặc 2,4GB/s tại độ trễ 828µs. Kết hợp tất cả các mức điểm đỉnh cao cho chúng ta kết quả 137K IOPS hoặc 8,5GB/s.

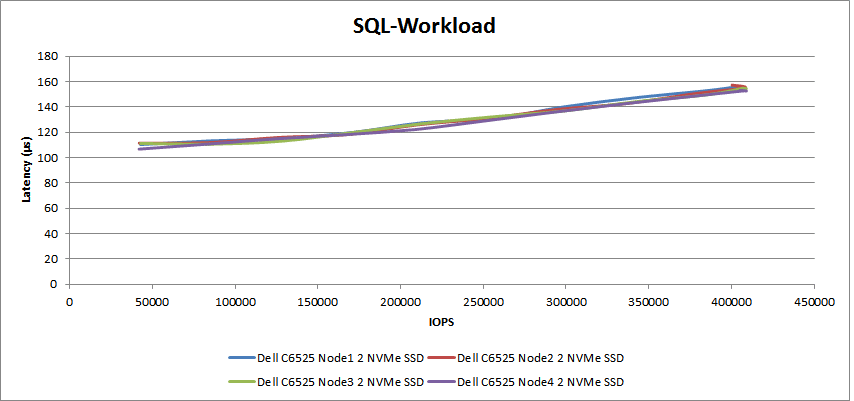

Thử nghiệm tiếp theo của chúng tôi là các khối lượng công việc SQL: SQL, SQL 90-10 và SQL 80-20. Bắt đầu với SQL, cả bốn nút trên Dell EMC PowerEdge C6525 một lần nữa đều bám sát nhau. Đỉnh cao nhất của một nút đơn lẻ là 409.064 IOPS tại độ trễ 157µs. Đỉnh tổng hợp đẩy chỉ số IOPS lên hơn 1,6 triệu.

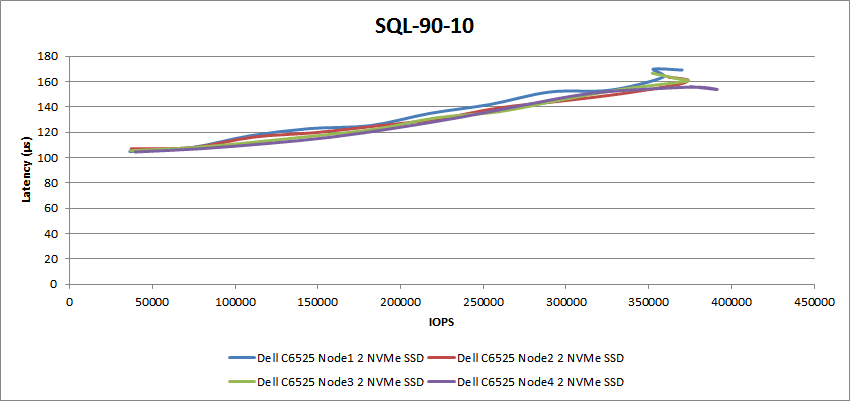

Với SQL 90-10, các nút ít nhiều hoạt động đồng đều cho đến cuối cùng, nơi nút 4 một lần nữa bứt phá với mức đỉnh 391.425 IOPS tại độ trễ 154µs. Tổng các mức đỉnh đạt mức hơn 1,5 triệu IOPS.

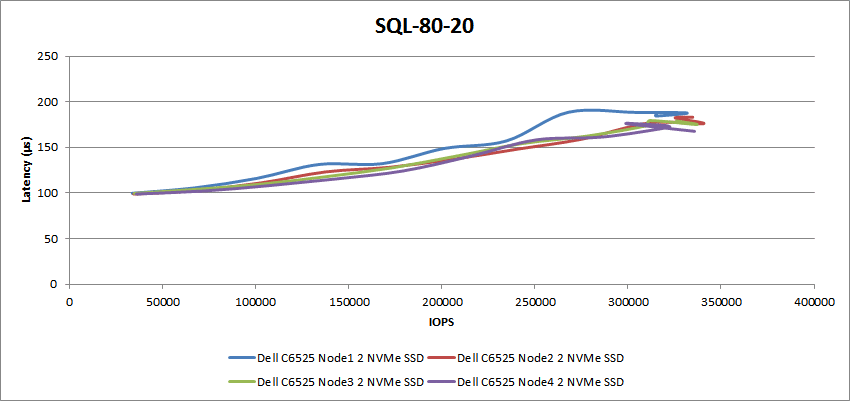

Với SQL 80-20, chúng ta thấy các nút có hiệu suất hơi khác biệt. Nút 2 đạt đỉnh cao nhất với 340.626 IOPS ở độ trễ 176µs. Khi kết hợp lại, tất cả các nút mang lại hiệu suất tổng cộng hơn 1,34 triệu IOPS.

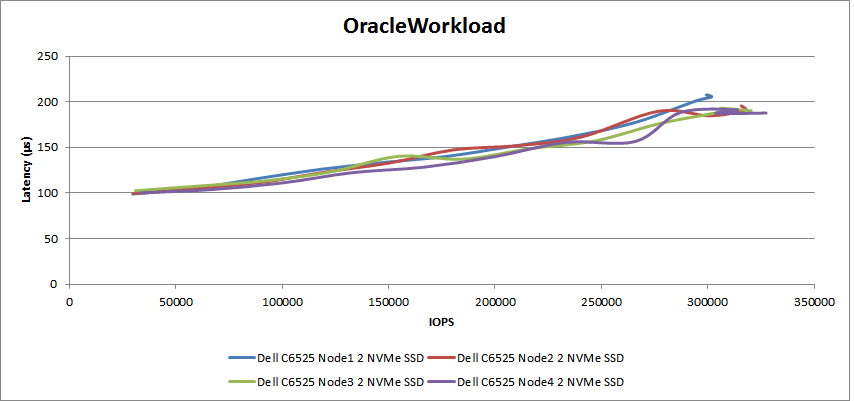

Tiếp theo là các khối lượng công việc Oracle của chúng ta: Oracle, Oracle 90-10 và Oracle 80-20. Bắt đầu với Oracle, bốn nút theo sát nhau khá tốt với “số 4 tin cậy” đạt đỉnh cao nhất là 327.398 IOPS với độ trễ 188µs. Điều này đưa tổng hiệu suất lên hơn 1,26 triệu IOPS.

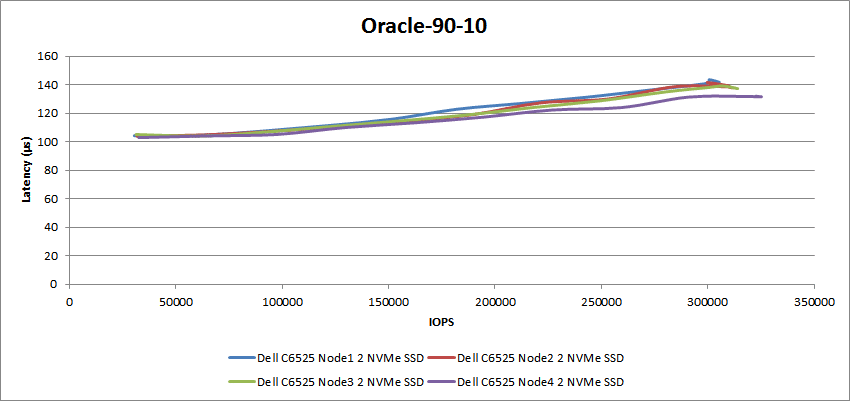

Với Oracle 90-10, các nút bám sát nhau chặt chẽ hơn trong phần lớn thời gian, mặc dù nút 4 một lần nữa đạt đỉnh cao nhất với 325.058 IOPS tại độ trễ 132µs. Hiệu suất tổng hợp đạt mức hơn 1,25 triệu IOPS.

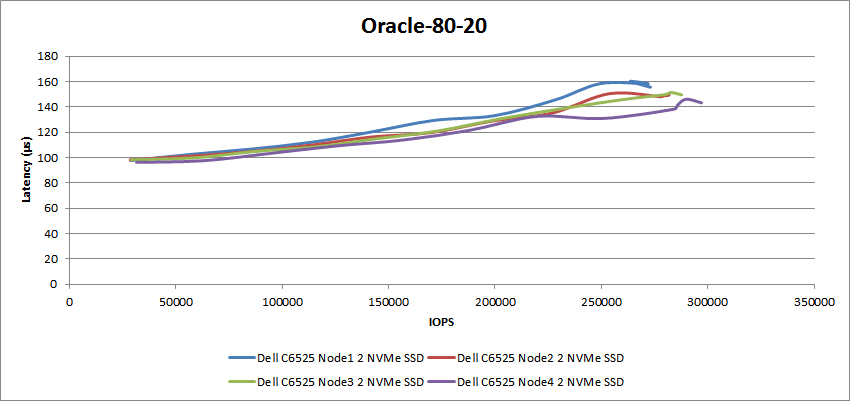

Xét đến Oracle 80-20, các nút có sự giãn cách lớn hơn một chút ở đây nhưng ít nhiều vẫn nằm trên cùng một đường biểu diễn. Nút 4 chiếm vị trí dẫn đầu với 297.033 IOPS. Hiệu suất tổng hợp đạt mức hơn 1,1 triệu IOPS.

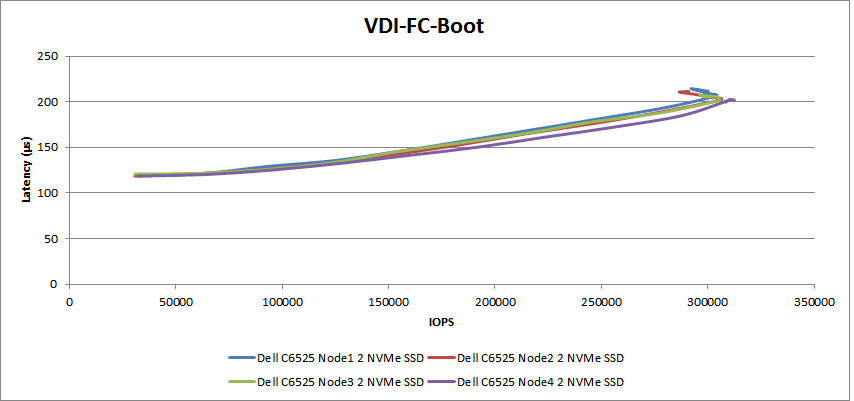

Tiếp theo, chúng ta chuyển sang thử nghiệm VDI clone, bao gồm Full và Linked. Đối với VDI Full Clone (FC) Boot, cả bốn nút đều vận hành khá sát nhau với nút số 4 may mắn đạt đỉnh cao nhất là 312.464 IOPS và độ trễ 202µs. Việc kết hợp các mức đỉnh này mang lại cho chúng ta tổng cộng hơn 1,2 triệu IOPS.

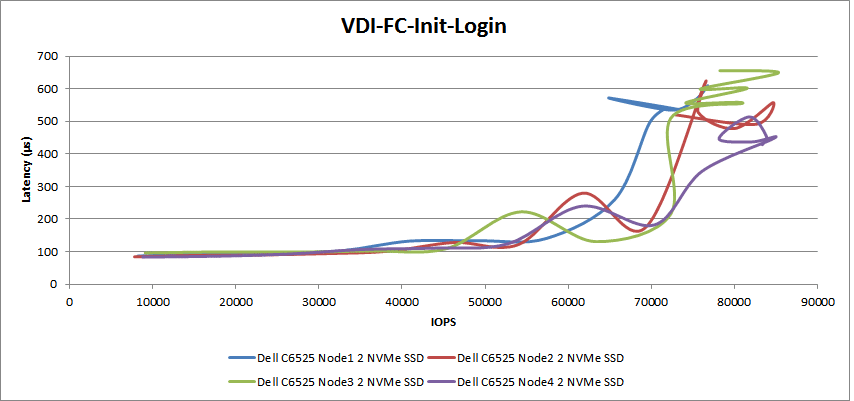

Với VDI FC Initial Login, các nút thực sự tách biệt nhau ở giai đoạn cuối. Nút 4 có đỉnh cao nhất với 84.792 IOPS tại độ trễ 449µs. Hiệu suất tổng hợp đạt mức hơn 331K IOPS.

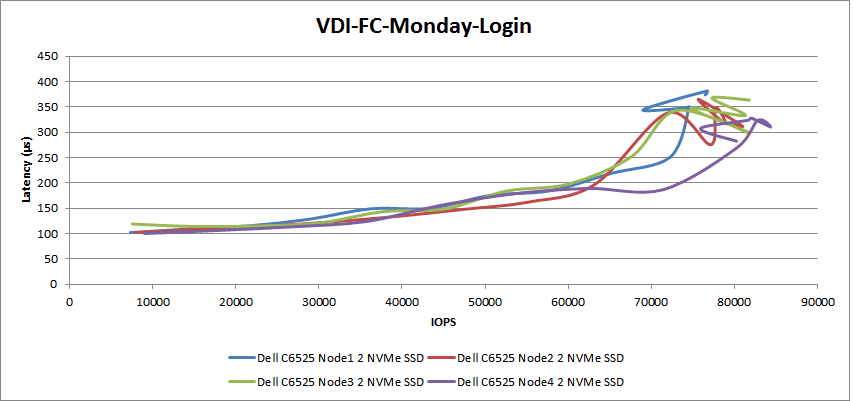

Với VDI FC Monday Login, chúng ta lại thấy một sự phân tách về hiệu suất giữa các nút ở giai đoạn cuối. Hiệu suất nút đơn lẻ cao nhất là 84.346 IOPS với độ trễ 310µs. Hiệu suất tổng hợp đạt mức hơn 323K IOPS.

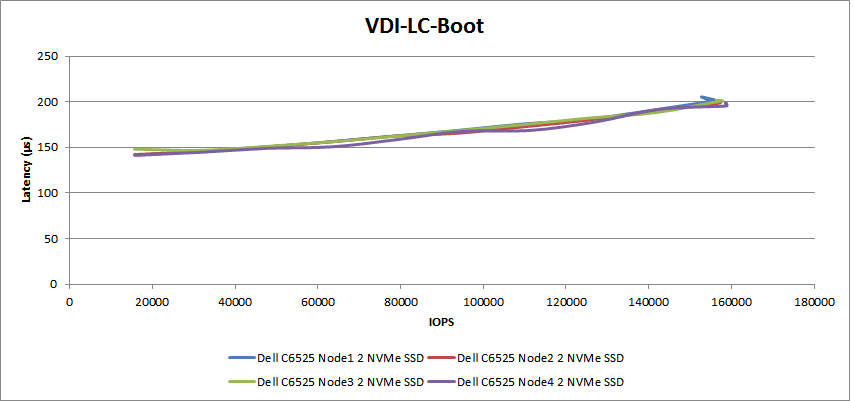

Đối với VDI Linked Clone (LC) Boot, hiệu suất của các nút một lần nữa duy trì rất sát nhau. Một nút đơn lẻ đạt đỉnh ở mức 158.820 IOPS với độ trễ 196µs. Hiệu suất tổng hợp đạt mức hơn 628K IOPS.

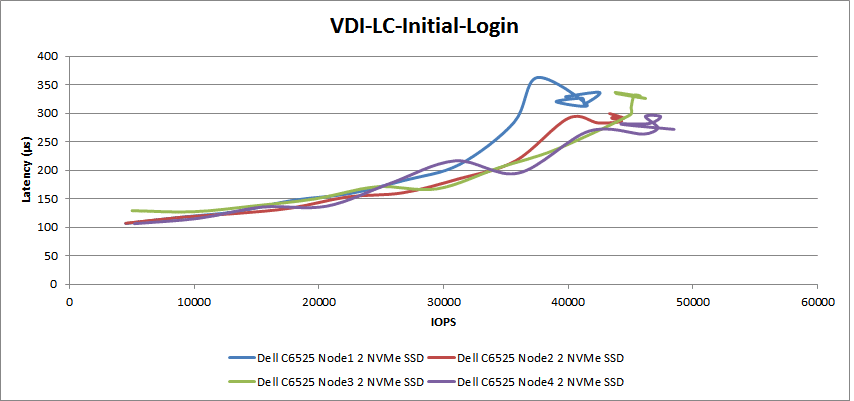

VDI LC Initial Login chứng kiến một chút khác biệt về hiệu suất giữa các nút ở giai đoạn cuối. Đỉnh cao nhất của nút đơn lẻ là 48.484 IOPS với độ trễ 272µs. Hiệu suất tổng hợp đưa kết quả đạt mức trên 181K IOPS.

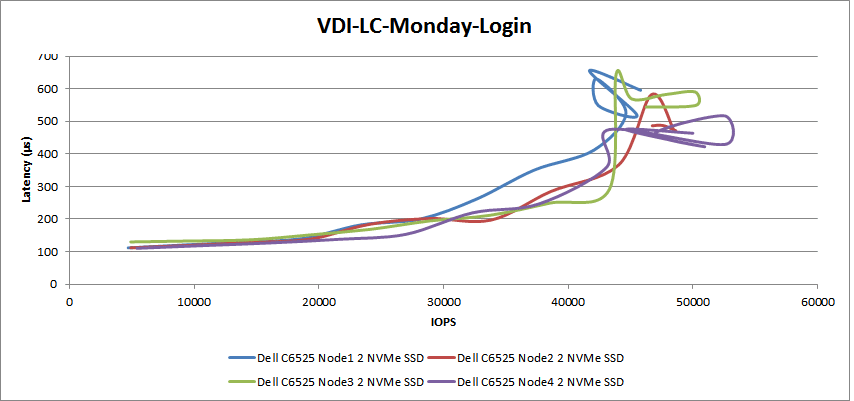

Cuối cùng, với VDI LC Monday Login, chúng ta thấy hiệu suất của các nút có sự khác biệt. Hiệu suất nút đơn lẻ cao nhất đạt khoảng 53K IOPS và 450µs. Hiệu suất đỉnh tổng hợp đạt mức hơn 197K IOPS.
Kết luận
Dell EMC PowerEdge C6525 là máy chủ 2U hướng tới các triển khai đám mây (cloud). Máy chủ này có mật độ cao, tích hợp bốn nút (nodes) và được trang bị CPU AMD EPYC (phiên bản thử nghiệm ở đây sử dụng thế hệ thứ hai, nhưng Dell cũng cung cấp C6525 với EPYC thế hệ thứ ba) với tiềm năng tổng cộng 512 lõi và 1.024 luồng. Các CPU này cho phép bộ nhớ DDR4 3200 MT/s lên đến 2TB cho mỗi nút. Mỗi nút có thể chứa hai bộ xử lý AMD EPYC, hai khoang PCIe, một khe cắm OCP 3.0 và một ổ SSD M.2 tích hợp để khởi động. Điều này tạo ra mọi loại khả năng tính toán, tuy nhiên, có một hạn chế về lượng lưu trữ có thể lắp vừa trong máy chủ. Với cấu hình khung máy ổ đĩa 2,5 inch, mỗi nút có thể được chỉ định 6 ổ đĩa với tối đa hai trong số đó là NVMe nếu có bảng mạch kết nối (backplane) phù hợp.
Về hiệu suất ứng dụng, chúng tôi đã xem xét VDBench. Chúng tôi đã thử nghiệm cả các nút riêng lẻ và xem xét điểm số tổng hợp. Điều này giúp người dùng có ý tưởng về cách thức hoạt động của từng phần cũng như bức tranh toàn cảnh về hiệu suất tổng thể. Trong phân tích Khối lượng công việc Ứng dụng, chúng tôi chỉ chạy Sysbench. Về giao dịch, chúng tôi thấy điểm tổng hợp là 49.701 TPS. Về độ trễ trung bình, máy chủ cho chúng tôi độ trễ tổng hợp là 10,3ms. Với kịch bản xấu nhất, C6525 có điểm tổng hợp chỉ là 18,3ms.
Đối với VDBench, hiệu suất tổng hợp của bốn nút mang lại cho chúng tôi 5,2 triệu IOPS trong bài đọc 4K, 1,2 triệu IOPS trong bài ghi 4K, 26,8GB/s trong bài đọc 64K và 8,5GB/s trong bài ghi 64K. Trong các khối lượng công việc SQL, chúng tôi thấy các mức cao là 1,6 triệu IOPS, 1,5 triệu IOPS trong SQL 90-10 và 1,34 triệu IOPS trong SQL 80-20. Trong Oracle, toàn bộ máy chủ đạt hơn 1,26 triệu IOPS, 1,25 triệu IOPS trong Oracle 90-10 và 1,1 triệu IOPS trong Oracle 80-20. Tiếp theo là các thử nghiệm VDI clone, Full và Linked. Trong FC, chúng tôi thấy tốc độ khởi động đạt 1,2 triệu IOPS, Initial Login khoảng 331K IOPS và Monday Login khoảng 323K IOPS. Với LC, khởi động khoảng 628K IOPS, Initial Login là 181K IOPS và Monday Login là 197K IOPS.
Chúng tôi cũng xem xét hiệu suất của nút đơn lẻ trong VDBench, nơi quan sát thấy một số biến động về hiệu suất. Với quy mô nhóm SSD nhỏ hơn, hầu hết sự biến động này khả năng cao nằm ở chính các ổ SSD. Hiệu suất nút đơn lẻ cho chúng tôi 1,3 triệu IOPS trong bài đọc 4K, 411K IOPS trong bài ghi 4K, 6,7GB/s trong bài đọc 64K và 2,4GB/s trong bài ghi 64K. Trong khối lượng công việc SQL, chúng tôi thấy các mức cao là 409K IOPS, 391K IOPS trong SQL 90-10 và 341K IOPS trong SQL 80-20. Trong Oracle, toàn bộ máy chủ đạt hơn 327K IOPS, 325K IOPS trong Oracle 90-10 và 297K IOPS trong Oracle 80-20. Tiếp theo là các bài kiểm tra VDI clone, Full và Linked. Trong FC, chúng tôi thấy Boot đạt 312K IOPS, Initial Login khoảng 85K IOPS và Monday Login khoảng 84K IOPS. Với LC, khởi động khoảng 159K IOPS, Initial Login là 48K IOPS và Monday Login là 53K IOPS.
Dell EMC PowerEdge C6525 là một máy chủ 2U mật độ cao có thể chứa bốn nút và tối đa tám bộ xử lý AMD EPYC. Máy chủ có thể mang lại hiệu suất khổng lồ trong một diện tích nhỏ gọn, nhưng phải đánh đổi bằng khả năng lưu trữ. Cuối cùng, C6525 nhắm đến các trường hợp sử dụng đám mây chuyên sâu về tính toán, vốn có thể hưởng lợi từ sự kết hợp ưu việt giữa sức mạnh và mật độ này. Đối với những ai cần một sự kết hợp như vậy, C6525 là một lựa chọn phi thường.
